Bootloader til ATtiny kreds.
(er der allerede bootloader software i din processor,
så gå videre til næste afsnit om
programmering)
For at kunne bruge en ny/tom ATtiny kreds, skal
denne have indlæst en
såkaldt ”Bootloader”, ellers vil det ikke være mulig at overføre dit egentlige
program til kredsen.

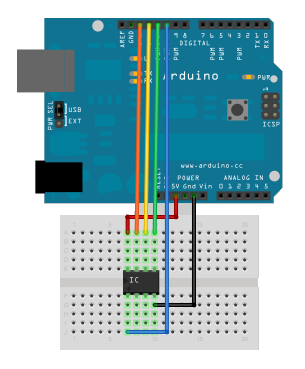

Forbind Arduino Uno og ATtiny kredsen som vist på tegningen
herunder::

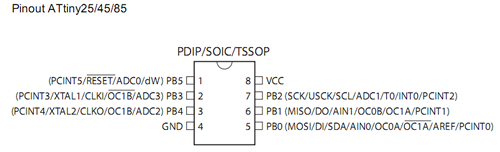

ATtiny ben 7 (SCK) til
Arduino ben 13
ATtiny ben 6 (MISO) til Arduino ben 12
Attiny ben 5 (MOSI) til Arduino ben 11
Attiny ben 1 (Reset) til Arduino ben 13
Attiny ben 8 (VCC +) til Arduino +5V
Attiny ben 4 (GND –) til Arduino GND

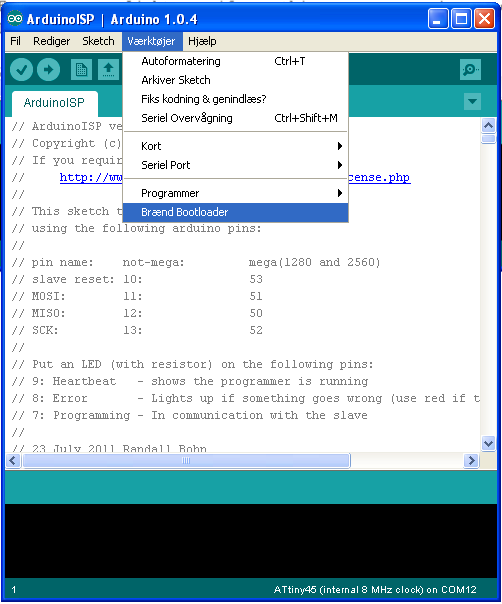

Forbind nu til sidst en kondensator 10uF på Arduino Uno mellem GND og RESET (husk at vende den rigtigt) Du er nu klar til at arbejde med ATtiny processoren og skal have programmere bootloaderen ned i den, klik på "Værktøj", gå ned til "Brænd Bootloader".
ATtiny processoren nu klar til at modtage og afvikle sit egentlige program.
Gå til siden om programmering af processoren.
